سیم کشی موتور پژو پارس TU5 – وایرینگ V-YG20241951-E

معرفی سیم کشی موتور پژو پارس TU5 وایرینگ V-YG20241951-E

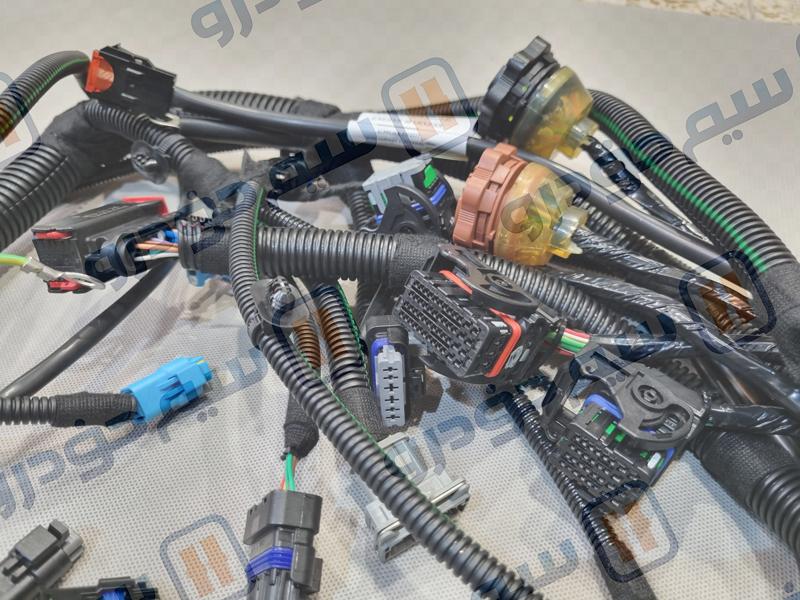

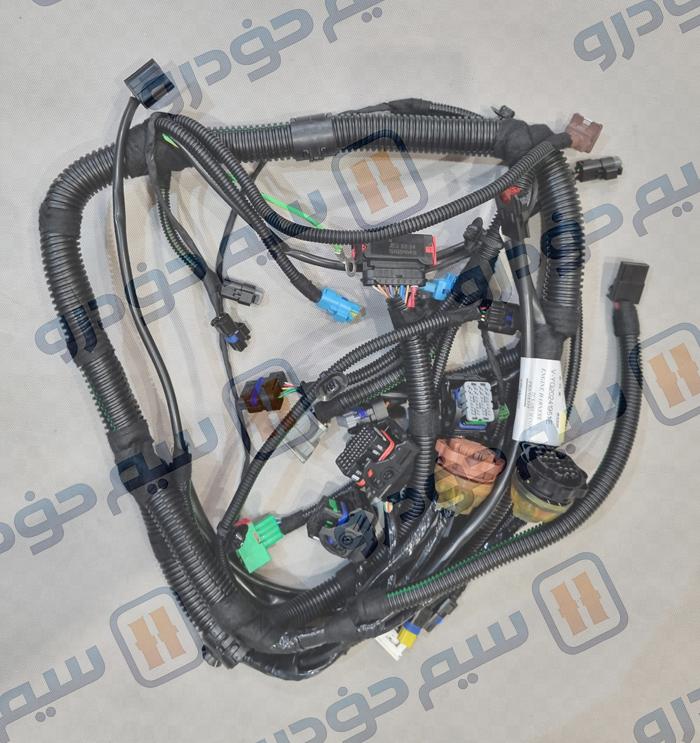

سیم کشی موتور پژو پارس TU5 ایرانخودرو (EKS) با کد وایرینگ V-YG20241951-E برای نسخه‌ای از پژو پارس مجهز به موتور TU5 و ECU بوش 7.4.4 در نظر گرفته شده است.

در پژو پارس TU5، دسته سیم موتور باید با نسخه دقیق سیستم برق خودرو هماهنگ باشد. شباهت ظاهری بین چند سیم کشی به‌تنهایی برای انتخاب کافی نیست و بهتر است شماره وایرینگ، ECU، فرم سوکت‌ها و آرایش شاخه‌ها هم‌زمان بررسی شوند.

مشخصات اصلی این مدل، کد V-YG20241951-E و ECU Bosch 7.4.4 هستند.

مشخصات سیم کشی موتور پژو پارس TU5

• خودرو: پژو پارس
• موتور: TU5
• نوع قطعه: سیم کشی موتور / دسته سیم موتور
• ECU: بوش 7.4.4
• کد وایرینگ: V-YG20241951-E
• برند: ایرانخودرو (EKS)

برای انتخاب صحیح بهتر است شماره روی دسته سیم قبلی خودرو با V-YG20241951-E تطبیق داده شود.

اهمیت کد وایرینگ V-YG20241951-E

در خودروهایی که چند نسخه سیم کشی موتور دارند، شماره وایرینگ یکی از مهم‌ترین معیارهای تشخیص نمونه صحیح است.

این محصول با کد V-YG20241951-E شناخته می‌شود.

اگر همین شماره روی دسته سیم فعلی خودرو وجود دارد، تطبیق محصول بسیار ساده‌تر می‌شود. اگر برچسب دسته سیم قبلی ناخوانا یا از بین رفته باشد، باید فرم کانکتورها، محل خروج شاخه‌ها و ساختار کلی دسته سیم نیز بررسی شوند.

تطبیق شماره فنی به‌خصوص زمانی اهمیت دارد که چند دسته سیم پژو پارس TU5 از نظر ظاهر کلی به یکدیگر نزدیک باشند.

ECU بوش 7.4.4

این دسته سیم برای نسخه دارای ECU بوش 7.4.4 است.

نوع ECU در انتخاب سیم کشی موتور اهمیت زیادی دارد، زیرا دسته سیم مسیر ارتباط الکتریکی میان یونیت کنترل موتور و بخش‌های مرتبط را فراهم می‌کند.

اگر ECU نصب‌شده روی خودرو نسخه دیگری باشد، نباید صرفاً به دلیل TU5 بودن موتور این سیم کشی را مناسب در نظر گرفت.

در خودروهایی که سابقه تعویض ECU یا تغییرات برقی دارند، بهتر است ECU فعلی خودرو و سیم کشی موجود مستقیماً بررسی شوند.

تفاوت این مدل با دیگر سیم کشی‌های پژو پارس TU5

ممکن است چند دسته سیم برای پژو پارس TU5 دارای تعداد زیادی سوکت مشابه باشند، اما تفاوت در یک کانکتور یا یک شاخه می‌تواند باعث شود دو سیم کشی قابل جایگزینی با یکدیگر نباشند.

به همین دلیل در این محصول بهتر است سه معیار کنار هم بررسی شوند:

پژو پارس TU5 + ECU بوش 7.4.4 + وایرینگ V-YG20241951-E

اگر یکی از این مشخصات با خودروی فعلی متفاوت باشد، بهتر است قبل از نصب سازگاری محصول دوباره کنترل شود.

نقش دسته سیم موتور TU5

سیم کشی موتور مجموعه‌ای از سیم‌ها، کانکتورها و ترمینال‌ها است که مسیرهای برق و سیگنال را بین بخش‌های مختلف موتور برقرار می‌کند.

سلامت اتصالات در این مجموعه اهمیت زیادی دارد، زیرا یک اتصال ضعیف می‌تواند باعث ایجاد ایرادهای مقطعی شود.

گاهی رشته داخلی سیم آسیب دیده اما روکش بیرونی سالم است. در بعضی موارد نیز ترمینال داخل کانکتور شل شده یا به‌طور کامل با پایه مقابل تماس ندارد.

به همین دلیل عیب‌یابی سیم کشی فقط با نگاه کردن به روکش بیرونی انجام نمی‌شود.

نقاطی که هنگام عیب‌یابی باید بررسی شوند

پشت سوکت‌ها، قسمت‌های خم‌شده دسته سیم و مسیرهای نزدیک منابع حرارتی از نقاط مهم برای بررسی هستند.

اگر سیم کشی قبلاً تعمیر شده، محل وصله‌ها نیز باید کنترل شوند.

اتصال غیراصولی، پرس نامناسب ترمینال یا استفاده از سیم با سطح مقطع نامتناسب می‌تواند در طول زمان باعث ایجاد مقاومت، گرم‌شدن یا قطع‌ووصلی شود.

اگر ایراد خودرو فقط گاهی ظاهر می‌شود، حرکت کنترل‌شده دسته سیم هنگام عیب‌یابی می‌تواند به پیدا کردن بعضی از قطعی‌های داخلی کمک کند.

تعمیر سیم کشی یا تعویض کامل؟

اگر آسیب فقط مربوط به یک سوکت یا قسمت کوتاهی از دسته سیم باشد، ممکن است تعمیر اصولی همان قسمت کافی باشد.

اما اگر سیم کشی در چند نقطه وصله شده، روکش بسیاری از سیم‌ها فرسوده شده یا چند کانکتور آسیب دیده‌اند، ادامه تعمیرهای پراکنده می‌تواند تشخیص ایرادهای بعدی را دشوار کند.

در چنین شرایطی تعویض کامل دسته سیم با نمونه‌ای که دقیقاً با خودرو سازگار است می‌تواند انتخاب مناسب‌تری باشد.

برای این مدل، نمونه جایگزین باید با V-YG20241951-E و ECU بوش 7.4.4 مطابقت داشته باشد.

اگر سیم کشی قبلی سوخته است

در صورت مشاهده آثار سوختگی یا ذوب‌شدگی، فقط تعویض دسته سیم کافی نیست.

باید علت ایجاد حرارت نیز مشخص شود.

اتصال شل در یک ترمینال، ساییدگی سیم، تماس با بدنه یا ایراد در مدار مرتبط می‌تواند باعث آسیب به دسته سیم شود.

سوکت متصل به محل سوخته نیز باید بررسی شود، زیرا ممکن است ترمینال یا بدنه کانکتور آسیب دیده باشد.

اگر علت اصلی برطرف نشود، سیم کشی جدید نیز ممکن است دوباره دچار مشکل شود.

تطبیق سیم کشی قبل از نصب

پیش از باز کردن کامل دسته سیم قبلی، گرفتن عکس از مسیر شاخه‌ها، محل بست‌ها و کانکتورها می‌تواند هنگام نصب کمک زیادی کند.

پس از باز کردن، سیم کشی جدید و قدیمی کنار یکدیگر قرار گیرند و ساختار آن‌ها مقایسه شود.

ابتدا کد V-YG20241951-E و ECU بوش 7.4.4 کنترل شوند و سپس فرم سوکت‌ها، محل انشعابات و طول شاخه‌های اصلی بررسی شوند.

اگر یکی از کانکتورها تفاوت واضح دارد، بهتر است قبل از ایجاد هرگونه تغییر روی سیم کشی، مدل قطعه دوباره بررسی شود.

نکات مهم هنگام نصب

شاخه‌های دسته سیم باید بدون کشش در مسیر طبیعی خود قرار گیرند.

سوکت‌ها باید بدون فشار غیرعادی متصل شوند و قفل کانکتورها به‌طور کامل درگیر شود.

بست‌های سیم کشی نیز باید در محل مناسب نصب شوند تا لرزش موتور باعث تماس سیم‌ها با قطعات اطراف نشود.

دسته سیم نباید روی لبه‌های تیز قرار گیرد یا در مسیری نصب شود که احتمال سایش وجود داشته باشد.

پس از نصب، تمام کانکتورها و نقاط مهار بهتر است دوباره کنترل شوند.

برند ایرانخودرو (EKS)

این سیم کشی با برند ایرانخودرو (EKS) عرضه می‌شود.

در انتخاب دسته سیم موتور، برند یکی از مشخصات شناسایی محصول است، اما باید همراه با شماره وایرینگ و نوع ECU در نظر گرفته شود.

در این مدل ترکیب ایرانخودرو (EKS)، وایرینگ V-YG20241951-E و ECU بوش 7.4.4 برای تطبیق اهمیت دارد.

خدمات تعمیر و نصب سیم کشی پژو پارس در تهران

مجموعه سیم خودرو در تهران خدمات تخصصی عیب‌یابی، تعمیر و نصب سیم کشی پژو پارس را انجام می‌دهد.

اگر مشخص نیست ایراد خودرو از کل دسته سیم است یا با تعمیر یک سوکت یا مسیر محدود برطرف می‌شود، عیب‌یابی تخصصی پیش از تعویض می‌تواند از خرید غیرضروری سیم کشی کامل جلوگیری کند.

جمع‌بندی

سیم کشی موتور پژو پارس TU5 ایرانخودرو (EKS) با کد V-YG20241951-E برای نسخه دارای موتور TU5 و ECU بوش 7.4.4 در نظر گرفته شده است.

برای انتخاب صحیح بهتر است کد V-YG20241951-E، ECU بوش 7.4.4، فرم کانکتورها و آرایش شاخه‌های دسته سیم با سیم کشی فعلی خودرو تطبیق داده شوند.

انتخاب مدل صحیح پیش از نصب، از بریدن سوکت‌ها، تغییر پین‌ها و ایجاد تغییرات غیراصولی در سیستم برق پژو پارس جلوگیری می‌کند.
